什么是工频耐受电压、雷电冲击耐受电压和操作冲击耐受电压？三者有什么区别？

01前言

工频耐受电压、雷电冲击耐受电压和操作冲击耐受电压是电气设备绝缘性能的三个重要指标，作为我们电气人在高低压电气设计、试验或在竣工验收时经常会遇到这三个概念，这三者分别是指什么？有什么区别呢？这一讲我来梳理一下，希望对广大电气人有所帮助。

02定义、作用、应用场景

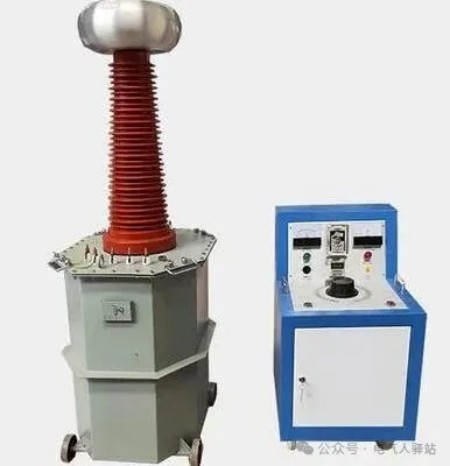

1、工频耐受电压

定义：是指电气设备在工频（50Hz或60Hz）电压作用下，能够承受而不发生绝缘损坏的电压值。通常在规定的试验条件下，施加一定时间（一般为1分钟）的工频电压，以检验设备绝缘在长期稳定工作电压下的可靠性。

作用：主要考察设备绝缘材料的长期电气强度、耐老化性能，确保设备在正常运行及可能出现的工频过电压情况下，绝缘不会发生击穿或损坏。

应用场景：适用于变压器、电缆、开关设备等各类电气设备，是评估设备绝缘性能的基础指标。

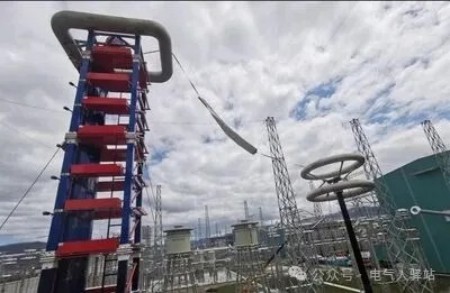

2、雷电冲击耐受电压

定义：是电气设备在遭受雷电过电压作用时，能够承受而不发生绝缘击穿或损坏的冲击电压峰值。雷电冲击电压具有高幅值、短持续时间（微秒级）和陡峭的上升沿，模拟自然界雷电击中电力系统时产生的瞬态高电压。

作用：重点检验设备绝缘对瞬态高能量冲击的承受能力，确保设备在遭受雷电冲击时，绝缘不会发生击穿、闪络等故障，保障电力系统的安全运行。

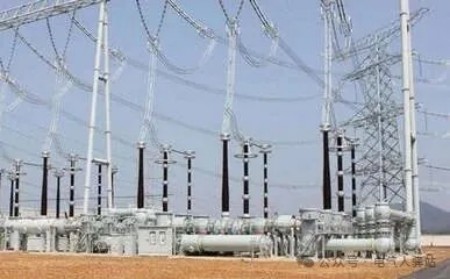

应用场景：主要用于户外高压设备、架空线路、变电站等可能遭受雷电袭击的电气设备，是评估设备抗雷电能力的重要指标。

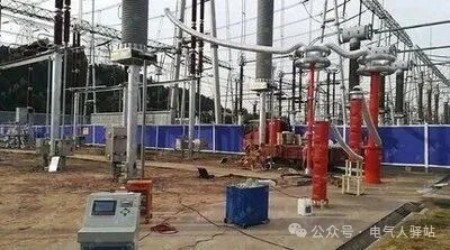

3、操作冲击耐受电压

定义：是指电气设备在电力系统操作过程中（如开关合分闸、线路投切等）产生的操作过电压作用下，能够承受而不发生绝缘故障的冲击电压峰值。操作冲击电压的持续时间相对较长（毫秒级），其波形和幅值与操作过程的具体情况有关。

作用：针对电力系统操作过程中产生的过电压进行考核，确保设备在正常操作条件下，绝缘能够承受操作过电压的作用，避免因操作过电压导致绝缘损坏或系统故障。

应用场景：一般适用于72.5kV及以上的高压电力设备，尤其是涉及频繁操作的开关设备、变压器等，是评估设备操作过电压耐受能力的重要参数。

03 三者的区别

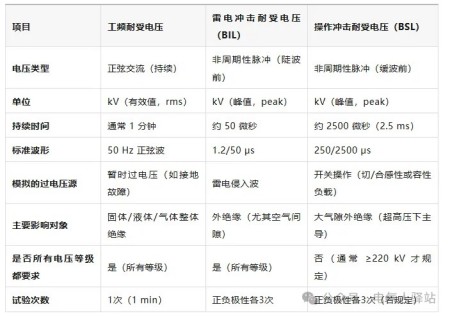

工频耐受电压、雷电冲击耐受电压和操作冲击耐受电压之间核心区别见下表分析：

04 总结

工频耐受电压、雷电冲击耐受电压和操作冲击耐受电压是电气设备绝缘性能的三个重要指标，工频耐压主要考核“热稳定绝缘强度”，反映长期运行可靠性；雷电冲击（BIL）主要考核“抗快速瞬态过电压能力”，决定最小空气间隙和爬距；操作冲击（BSL）主要考核“大尺度绝缘结构在慢速高能脉冲下的稳定性”，在特高压中起控制作用。它们分别对应设备在不同工况下的绝缘要求。通过这三种耐受电压试验，可以全面评估设备的绝缘性能，确保设备在正常运行、雷电冲击和操作过电压等各种情况下都能安全可靠运行。

05 补充说明

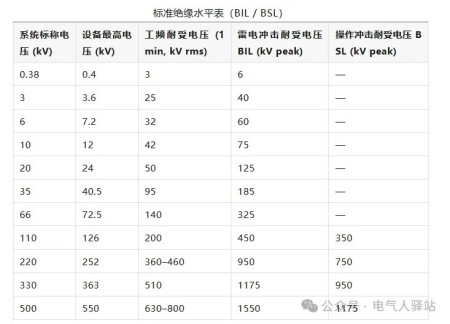

依据中国国家标准（如GB 311.1-2012、GB/T 11022-2020）以及 IEC 60071 系列标准，整理的0.38 kV 至 500 kV 电压等级设备的标准绝缘水平（包括雷电冲击耐受电压 BIL 和操作冲击耐受电压 BSL，若适用）如下：

注：

对于 220 kV 及以下，通常 不规定 BSL（因操作过电压影响较小，或由避雷器限制）；330 kV 及以上必 须同时规定 BIL 和 BSL；

工频耐受电压分为“短时”和“长期”，表中取典型值（如 220 kV 户外设备常用 360 kV 短时 / 460 kV 长期）；

数据主要参考 GB/T 11022-2020 表1~4、GB 311.1-2012 表 2~5，并与 IEC 60071-1:2010 协调一致。

BIL （Basic Lightning Impulse Level）：雷电冲击耐受电压（峰值，单位：kV）----是绝缘配合的核心参数，用于校验设备在雷电过电压下的耐受能力；

BSL （Basic Switching Impulse Level）：操作冲击耐受电压（峰值，单位：kV），一般用于 ≥220 kV 的超高压设备----主要针对自恢复绝缘（如空气间隙、瓷绝缘子），用于评估操作过电压（如切空载线路、重合闸）下的闪络风险；

在特高压（如 800 kV、1100 kV）系统中，BIL 可达 2550–3100 kV，BSL 达 1800–2400 kV（见 GB 311.1-2012）；

实际工程选型时，应结合污秽等级、海拔、系统接地方式（有效接地/非有效接地）进行修正。
