10kV真空断路器防跳回路的作用、原理及相关事故案例分析

通过此文章，学习基础知识，了解变电站设备的原理和功能，提高自己的专业技术水平，更好地发现设备运行隐患。学习事故案例，吸取文章中的经验教训，在发生类似事故时，有一定的经验尽快判断事故原因，能够快速地恢复供电。每天进步，积少成多，我们都可以成为电网安全运行的守护者。

大家想象一下：我们正在执行线路送电操作，合闸操作过程中，使用手动合闸旋钮操作合闸，但是该线路有故障，断路器一合闸，等于是合闸于故障线路。此时，该线路的保护装置发出跳闸命令，断路器跳闸。但是此过程非常迅速，此时操作人员的合闸开关还没来得及松开，合闸命令还存在，此时断路器会再次合闸，合于故障后将会再次跳闸。大家想一想，断路器是不是会受到严重的损害？故障点是不是也会受到严重的损害？如果断路器因为多次合于故障，经受不住连续多次的切断故障的电动力而发生爆炸，设备和人员的安全是不是存在相当大的危险？那么怎么防止断路器这种跳跃情况的发生呢？今天我们来了解一下防跳的相关知识。

防跳是“防止开关跳跃” 的简称。所谓跳跃，是指由于合闸回路手合或遥合接点粘连等原因，造成合闸输出端一直带有合闸电压。开关因故障跳开后，会马上又合上。但是因为故障未消除，合于故障后保护动作开关会再次跳开，因为一直加有合闸电压，开关又会再次合上。所以对此现象，通俗的称为“开关跳跃”。 一旦发生开关跳跃，会导致开关损坏，严重的还会造成开关爆炸，所以防跳是高压开关柜一个必不可少的功能。

对于高压开关柜来说，目前应用的防跳回路有两种，一种是微机保护防跳回路，也就是目前使用的综合保护装置内置的防跳回路，俗称“二次防跳”；还有一种是用断路器操作机构本身的防跳回路，俗称“机械防跳”。

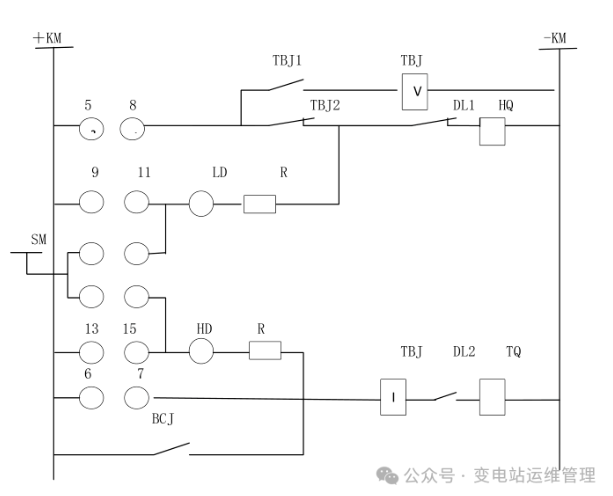

微机保护防跳回路见下图：

TBJV：防跳继电器；TBJ:微机保护跳闸出口继电器接点（当跳闸指令发出时，该接点闭合）

当进行合闸操作后，假设合闸旋钮因为种种原因，导通后无法再断开，而本断路器因为合闸于故障线路上，保护出口动作使断路器跳闸，同时 TBJ 接点闭合，则 TBJV继电器得电动作，其接点发生相应变化，变为合闸继电器前的TBJV接点断开，整个合闸回路断线，即使合闸旋钮、HBJ接点没有断开，断路器也不会再次合闸。而且即使TBJ接点因为保护出口继电器返回而重新断开，也会由于那组闭合的TBJV接点而使TBJV继电器继续受点自保持，合闸回路仍保持断开状态，从而实现防跳功能。

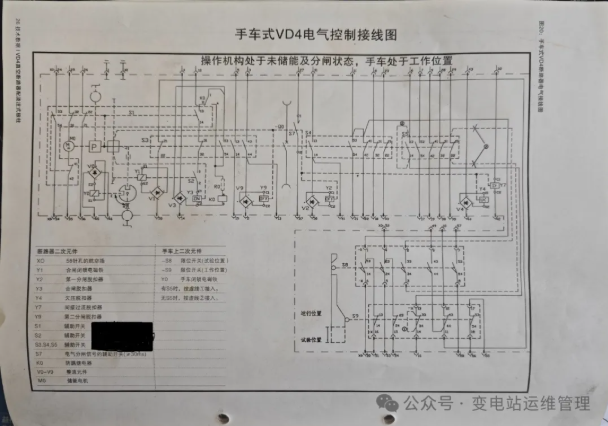

断路器防跳回路见下图（以ABB品牌VD4系列为例）：

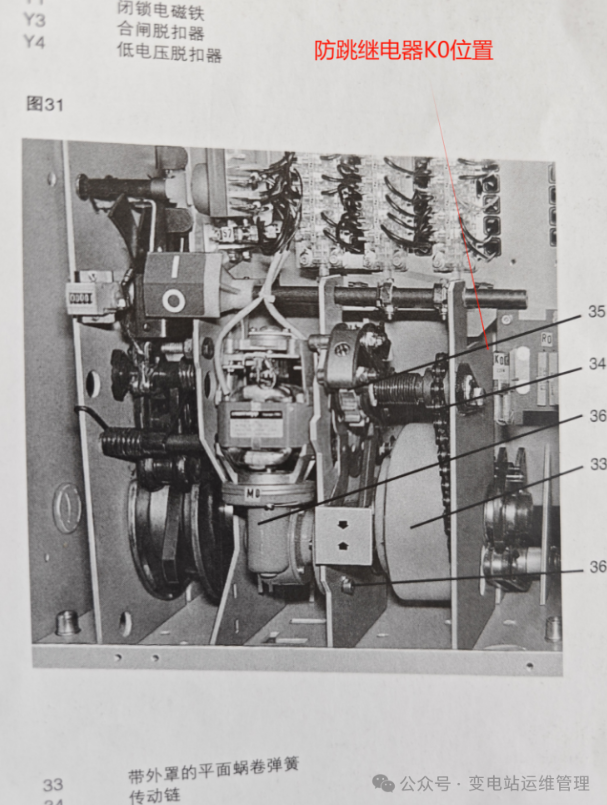

断路器防跳动作原理：当扭动合闸旋钮后，断路器合闸，断路器辅助触点动作，开点变为闭点，闭点变为开点，同时因为KO继电器动作，KO接点变化，假设合闸旋钮因为外因导通后无法再断开，而本断路器因为合闸于故障线路上，断路器跳闸，断路器接点状态再次发生动作，但是由于KO接点与其KO继电器的自保持功能，切断了合闸回路，使断路器不能再次合闸，必须等合闸命令断开，KO继电器返回后才能再次合闸，达到“防跳”的目的。

需要注意的是，上述两种防跳方式，只能使用一种，一般是使用二次回路防跳。

国家电网有限公司十八项电网重大反事故措施（修订版）中12.1.2.1条规定：断路器交接试验及例行试验中，应对机构二次回路中的防跳继电器、非全相继电器进行传动。防跳继电器动作时间应小于辅助开关切换时间，并保证在模拟手合于故障时不发生跳跃现象。
